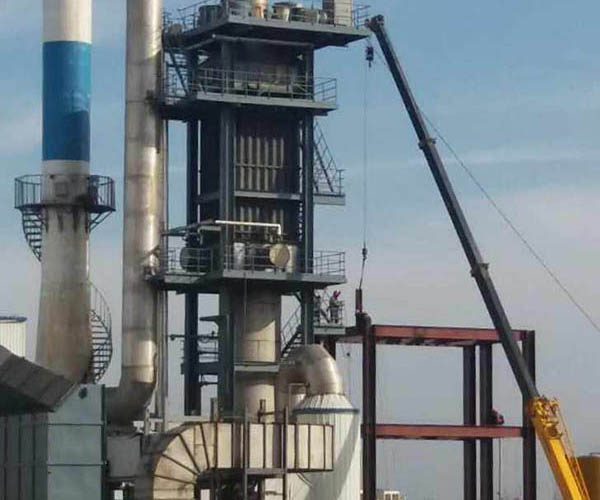

脫硫廢水蒸發結晶案例

項目名稱：脫硫廢水處理案例

蒸發器類型：雙列管MVR蒸發器

設備規格：處理量360T/D

脫硫廢水處理案例分析

脫硫廢水成分及來源：

電廠脫硫廢水主要來自石膏脫水係統和清洗係統等，水質波動大，含有懸浮物、氯離子(Cl-)、亞(ya) 硫酸鹽、硫酸鹽、硫酸根離子(SO42-)、鎂離子(Mg2+)以及重金屬等雜質不能直接排放，而當氯離子(Cl-)含量太高時，會(hui) 造成脫硫處理設備的腐蝕，硫酸根離子(SO42-)太高會(hui) 影響脫硫效果，鎂離子(Mg2+)太高會(hui) 形成催化劑中毒，影響脫硫效果。

脫硫廢水MVR蒸發器設計工藝說明：

康景輝設計的雙列管MVR蒸發係統處理電廠脫硫廢水濃縮液時，為(wei) 控製鹽的純度，將離心後需要返回原液罐進行再處理的母液定期定量外排到康景輝環境科技集團的專(zhuan) 利產(chan) 品母液脫水機，進行後續的處理，以便於(yu) 減少係統內(nei) 雜質的含量，避免雜質富集，經母液脫水機處理後的結晶鹽，氯化鈉含量大於(yu) 98%，含水率3~5%，可以銷往其他企業(ye) ，實現了循環經濟，變廢為(wei) 寶。

康景輝針對客戶公司脫硫廢水的成分, 充分考慮客戶場地情況，設計MVR蒸發器，在有效去除COD的同時，實現了水及鹽分的回收利用，具有環境、經濟的雙重效益。

含硫廢水運行路線

原水濃縮後的高含硫含鹽廢水作為(wei) 原液進入原液槽，在進料泵加壓後經過預熱進入蒸發結晶器單元，結晶器的液位計控製調節原料進料閥門，從(cong) 而控製物料的進料量。結晶器內(nei) 物料在設定的溫度下蒸發，物料溫度及蒸發溫度由壓縮機的設定值確定，可在一定範圍內(nei) 調節。

物料在循環泵的推動下經加熱器加熱，沿結晶器管上升，在液麵表麵蒸發，產(chan) 生大過飽和度，由於(yu) 同時有大量的晶粒隨液體(ti) 一同循環，液麵蒸發時有大量的晶粒存在，使過飽和度消耗在晶粒生長上，避免了自發形成晶核。結晶器中設有密度檢測儀(yi) ，當物料的密度達到設定值時，晶漿泵開始將晶漿送至離心分離單元。

結晶器內(nei) 部設有捕沫器，可以提高汽液分離效率，降低霧沫夾帶對冷凝水的汙染以及對蒸汽壓縮機的腐蝕。經過多次的循環蒸發、去沫、汽液分離後，水分被蒸發出去，鹽水中氯化鈉的質量分數不斷提升，當“鹽含量自動檢測係統”檢測到母液中氯化鈉的質量分數達到設定值時，蒸發係統進入穩定工作狀態。

溶液中的氯化鈉達到過飽和狀態開始連續結晶析出，當固液比達到設定值時，晶漿混合物通過排料泵送至旋流器進行體(ti) 外濃縮，清液回流至原料液罐，濃縮液進入晶漿罐，晶漿罐濃漿進入離心機進行脫水，離心後的母液回流至原料液罐，濕氯化鈉晶體(ti) 進入幹燥係統，將含水率降至0.5%，得到產(chan) 品純度達97.5%的氯化鈉結晶鹽。

蒸汽運行路線

蒸發結晶器中產(chan) 生的二次蒸汽進入蒸汽壓縮機加壓升溫後繼續進入蒸發器中為(wei) 廢水加熱，在蒸發器中發生相變，釋放熱能後轉為(wei) 冷凝水。

蒸汽壓縮機係統

該係統采用強製循環蒸發結晶工藝，係統運行過程中，母液隨運行時間的增加被不斷濃縮，母液中的雜質含量升高，同時沸點也隨之升高。為(wei) 保持蒸發量不變，提高壓縮機溫升。離心式壓縮機溫升可調性較差，同時需要考慮蒸汽溫度和壓力波動導致的“喘振”現象。為(wei) 保證係統正常穩定運行，該係統選用溫升適應範圍更寬的羅茨式壓縮機。

羅茨式壓縮機為(wei) 容積式壓縮機，溫升可調範圍寬，適用於(yu) 蒸汽量較小且需要較高溫升的場合，單台壓縮機即可實現溫升16℃以上。相對於(yu) 多級串聯實現溫升達到設計要求的離心式壓縮機，單級羅茨式壓縮機效率更高、更節能。

二次蒸汽經壓縮後進入蒸發器的加熱器管程並發生相變，釋放熱量後轉變為(wei) 汽凝水。

冷凝水運行路線

蒸發器換熱產(chan) 生的冷凝水進入冷凝水罐收集，與(yu) 原料液換熱後，進入冷凝水回收係統。

含硫廢水MVR蒸發器的清洗流程設計：

MVR蒸發器的加熱麵在長時間使用過程中，無法避免會(hui) 產(chan) 生汙垢，結垢的組成產(chan) 生可分為(wei) 水溶性和不溶性垢，因此康景輝在設計MVR蒸發器時，增加在線清洗係統，可以在不停機的情況下，對係統進行清洗。

本係統自動清洗係統，係統會(hui) 根據係統設定的定期清洗時間從(cong) 清洗罐泵入清洗液（可根據實際要求，可為(wei) 弱酸弱堿或者直接為(wei) 清水），其清洗過程同蒸發過程一樣，清洗後的清洗液泵入原液混合一起蒸發處理。

本方案工藝流程中壓力、溫度、轉速等參數均設有現場顯示或參數變送器，由控製係統集中控製，通過人機界麵和上位工控機的組態軟件進行監視、報警和自動控製。

含硫廢水MVR蒸發器的優(you) 點:

1、采用技術成熟的蒸發、結晶優(you) 化工藝組合，從(cong) 而實現熱量的有效利用，降低運行成本；

2、設備運行穩定，性能成熟，安全可靠，故障率低；

3、采用自主研發的控製係統，實現過程自動化運行，運行管理方便；

4、排放蒸餾水水質高，能回收再利用；

5、智能的檢測控製係統，減少操作人員，使得人為(wei) 操作造成的錯誤點大大降低，並且降低人工成本。

乐虎网址多少經驗豐(feng) 富設計的脫硫廢水處理設備具有脫除效率高、零固廢、能耗低、占地小、建設運營成本更低等特點，能夠穩定、可靠的運行。既實現了產(chan) 物的資源化，又免除了混合結晶鹽的處置費用，很好的解決(jue) 了電廠脫硫廢水行業(ye) 麵臨(lin) 的問題。
